طراحی و تولید انواع فین
طراحی و تولید انواع فین : تعریف فین تیوب ( Fin Tube ) در لغت به معنی لوله پره دار می باشد. علت وجود پره ها در حقیقت به منظور افزایش ضریب انتقال حرارت به سطح بیرونی لوله می باشد.
![طراحی و تولید انواع فین تیوب (Fin Tube ) در لغت به معنی لوله پره دار می باشد.](https://atlassarma.ir/wp-content/uploads/2020/01/corrugated-fin-1024x512-1.jpg)
هر فین تیوب از دو بخش تشکیل می شود
در طراحی و تولید انواع فین تیوب داخلی معمولاً گرد است و از جنس هایی از قبیل مس ، برنج ، کربن استیل و سایر فلزاتی است که بسته به نوع سیال بتواند دما ، فشار و خوردگی را تحمل کند.
لوله مذکور داخل یک لوله آلومینیومی قرار گرفته که ضریب حرارتی بالایی دارد و شکل دهی و ساخت آن نیز راحت است . این مجموعه داخل دستگاه فین زنی شده و با عملیات مکانیکی وشکل دهی سرد(Cold Roll Forming ) ،فین زنی روی لوله صورت می گیرد.
فین می تواند به صورت اکسترود ،پیچشی و یا صفحه ای باشد. قطر لوله آلومینیوم پس از عملیات اکستروژن تعیین کننده نوع آرایش و چیدمان دیسک می باشد.
![طراحی و تولید انواع فین تیوب (Fin Tube) در لغت به معنی لوله پره دار می باشد.](https://atlassarma.ir/wp-content/uploads/2020/01/stainless-steel-finned-tube-500x500-1.jpg)
اندازه قطر فین تیوب ها معمولاً ۲ و ۱ اینچ می باشدکه ۹۵ ٪ جنس کاربردها با استفاده از لوله ۱ اینچ می باشد. تعداد فین ها بعد از عملیات فین زنی می تواند از ۸ تا ۱۲ FPI ( تعداد فین در هر اینچ) باشد.
طول لوله ها از ۱ تا ۱۲ متر وضخامت هر فین نیز از ۰٫۰۱ تا ۰٫۰۳۵ اینچ می تواند متغیر باشد که این مقادیر وابسته به طراحی های مهندسی و خواسته مشتریان می باشد.
جنس پره های ایجاد شده، محل مصرف ، نوع سيال و نوع لوله توانايي مقاومت در برابر حرارت ۳۰۰ درجه سانتیگراد را دارد. انتخاب صحیح یک تیوب فین شده ، در طول عمر و کارایی سایر بخشهای مرتبط بسیار حائز اهمیت است.
خواص فیزیکی و مکانیکی مورد نیاز از فین با توجه به محدودیتهای طراحی ، در انتخاب نوع فین تیوب تاثیر گذار و تعیین کننده است.

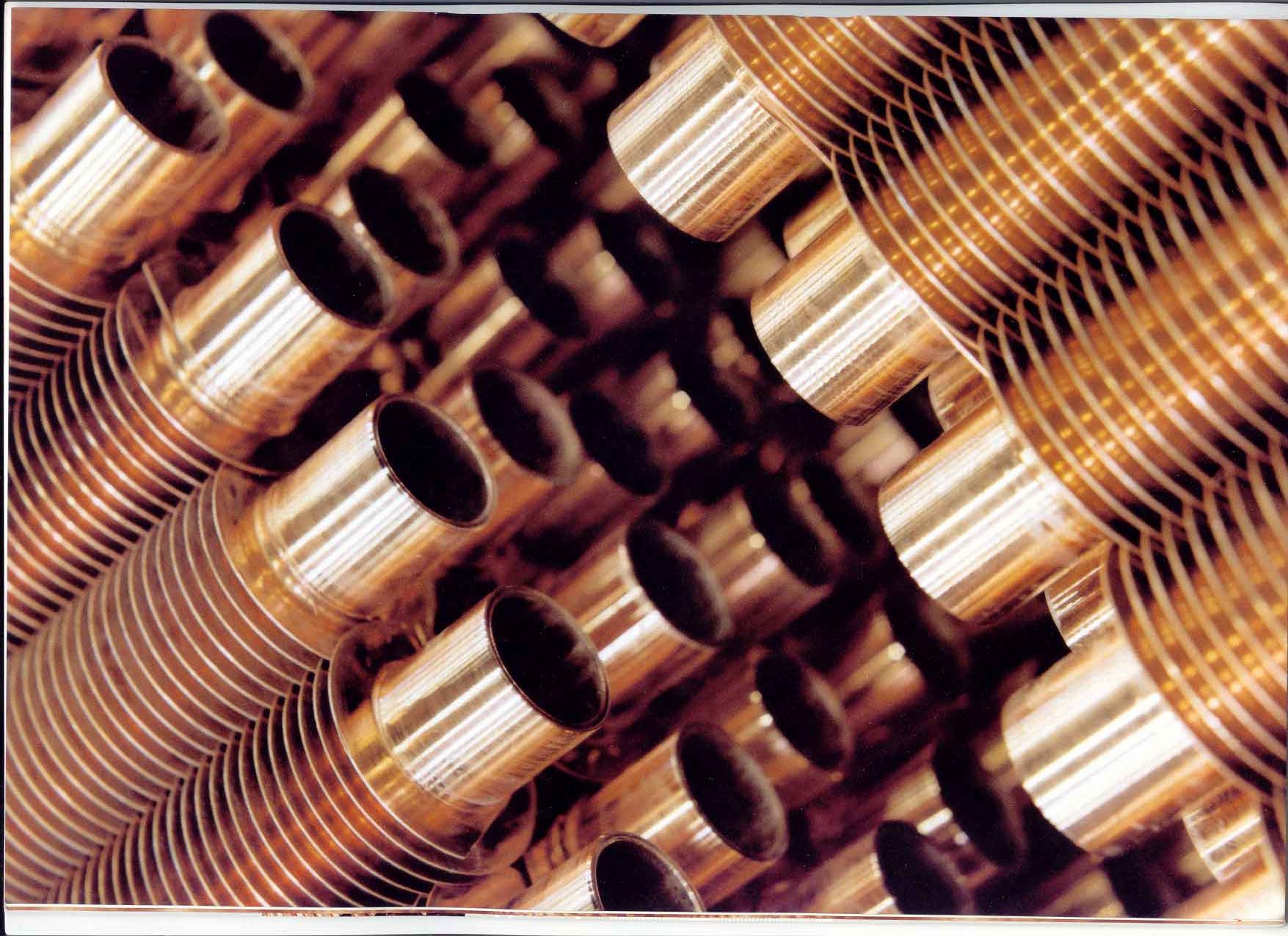

لوله
نقش لوله در طراحی و تولید انواع فین ، لوله که وظیفه انتقال حرارت از سیال درون به فین بیرون را دارد یکی دیگر از قسمت های مهم کویل میباشد.
جنس لوله : لوله ها از نظر جنس در انواع مسی ، آلومینیومی و فولادی میباشند. از لوله های مسی تقریبا در تمامی کویل ها میتوان استفاده کرد.
لوله های آلومینیومی در کویل های سردخانه ایی کوچک مانند: اواپراتور یخچال و یا اواپراتور خوردروهای سردخانه ایی کوچک بکار میرود
![طراحی و تولید انواع فین تیوب (Fin Tube) در لغت به معنی لوله پره دار می باشد.](https://atlassarma.ir/wp-content/uploads/2020/01/180158_057a6-e1578066812241-1024x744.jpg)
بدنه
در طراحی و تولید انواع فین ، بدنه یکی از مواردی هست که حائز اهمیت میباشد. با توجه به تنوع کویل ها و کاربری آنها ، بدنه آن نیز میتواند در انواع گالوانیزه ، استیل و یا آلومینیوم ، متغییر باشد.
شرکت پدیده اطلس سرما ( پاسکو ) با بکارگیری قالب های خاص در بخش ورق کاری و ایجاد پله های متوالی در قسمت ( خم نک دار کردن ) توانسته مقاومت و زیبایی خمکاری را افزایش دهد.
![شرکت تهویه و تبرید پدیده اطلس سرما ( پاسکو )](https://atlassarma.ir/wp-content/uploads/2019/10/123.png)
