شل اند تیوب چیست؟

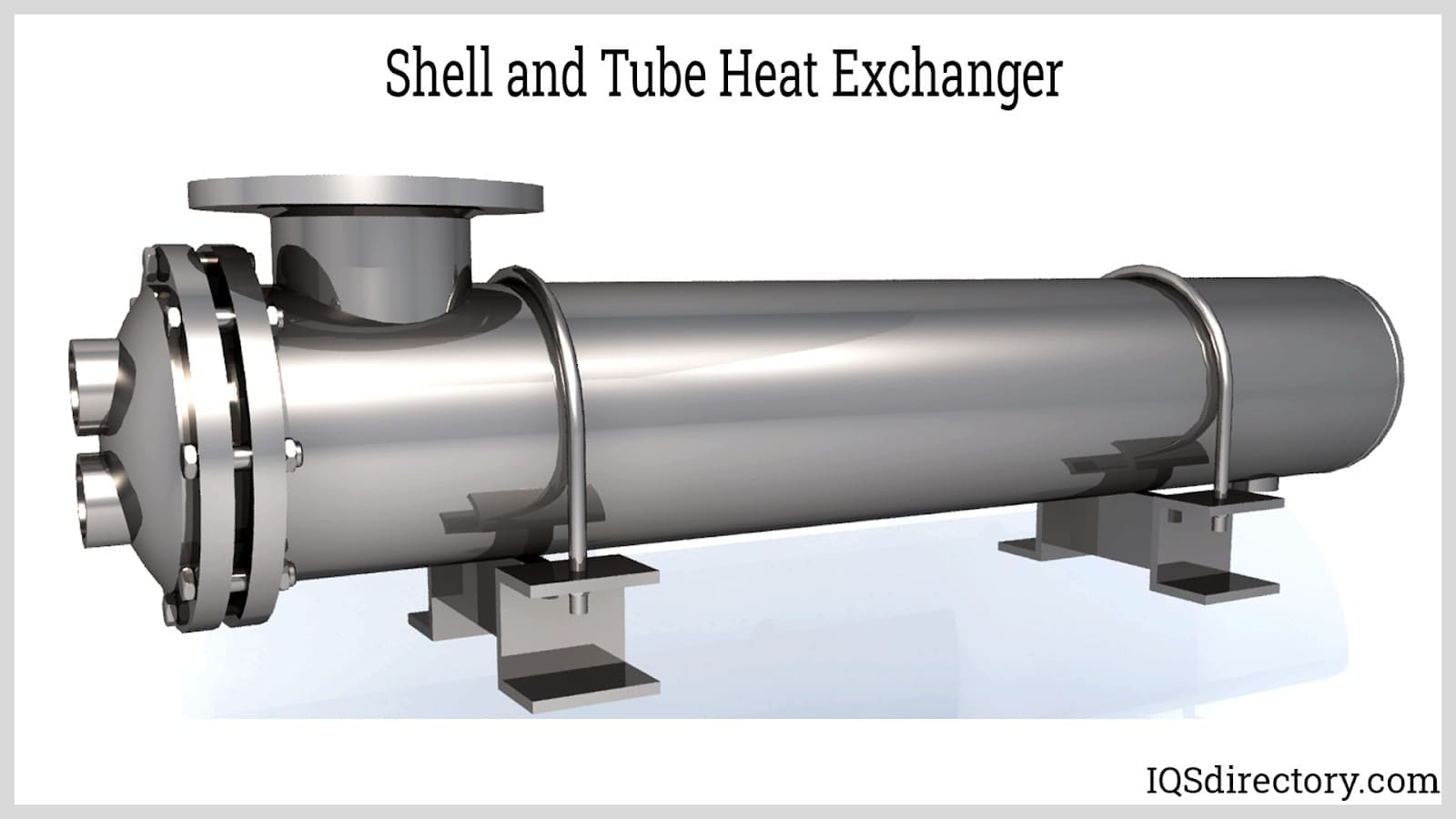

مبدل حرارتی شل اند تیوب (Shell & Tube Heat Exchanger) یکی از رایج‌ترین و پرکاربردترین تجهیزات صنعتی برای انتقال حرارت بین دو سیال است. این دستگاه از یک پوسته (Shell) و مجموعه‌ای از لوله‌ها (Tube) تشکیل شده که یکی از سیالات درون لوله‌ها و سیال دیگر در اطراف آن‌ها (داخل پوسته) جریان پیدا می‌کند.
به دلیل راندمان بالا، طراحی ساده و دوام طولانی، این نوع مبدل حرارتی در صنایع مختلف از نفت و گاز تا تهویه مطبوع استفاده می‌شود.

🛠 ساختار شل‌اند تیوب

شل‌اند تیوب معمولاً از اجزای زیر تشکیل می‌شود:

پوسته (Shell): محفظه اصلی که لوله‌ها درون آن قرار می‌گیرند
لوله‌ها (Tubes): مسیر حرکت یکی از سیالات (معمولاً مسی یا فولادی)
تیوب‌شیت (Tube Sheet): صفحه‌ای برای نگهداشتن و آب‌بندی لوله‌ها
بافل‌ها (Baffles): صفحات راهنما برای هدایت جریان سیال در پوسته و افزایش تبادل حرارت
هد ورودی و خروجی (Channel & Cover): محل ورود و خروج سیال درون لوله‌ها

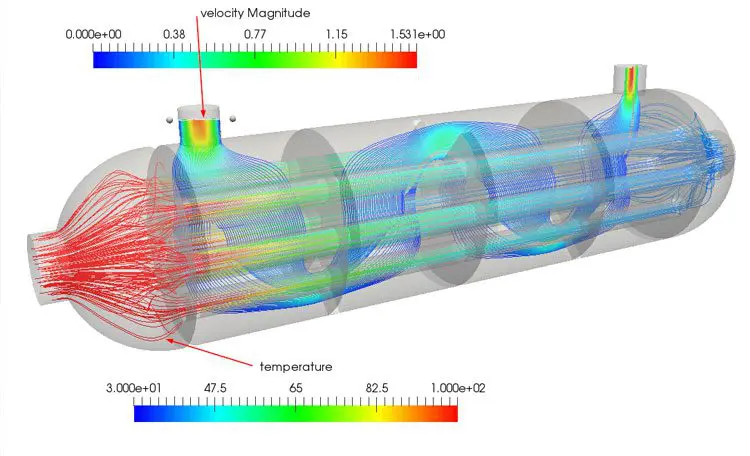

⚙️ نحوه عملکرد شل‌اند تیوب

اصل کارکرد این مبدل حرارتی ساده است:
۱. یک سیال از درون لوله‌ها عبور می‌کند.
۲. سیال دیگر داخل پوسته جریان دارد و با دیواره لوله‌ها تبادل حرارت می‌کند.
۳. بر اساس طراحی، ممکن است انتقال حرارت به‌صورت جریان همسو، ناهمسو یا متقاطع انجام شود.
این فرآیند باعث می‌شود یک سیال گرم شود و دیگری خنک، بدون آن‌که با همدیگر مخلوط شوند.

نقد و بررسی شل‌اند تیوب

🏭 کاربردهای شل‌اند تیوب

صنایع نفت، گاز و پتروشیمی برای خنک‌سازی یا پیش‌گرمایش سیالات
نیروگاه‌ها برای کندانس بخار و تولید مجدد آب مقطر
سیستم‌های تهویه و تبرید صنعتی
صنایع غذایی و دارویی برای کنترل دمای فرآیندها
کاربردهای دریایی مثل خنک‌سازی موتور کشتی‌ها

✔️ مزایای استفاده از شل‌اند تیوب

راندمان بالا در انتقال حرارت
امکان استفاده در فشار و دماهای بسیار بالا
قابلیت سرویس و تمیزکاری آسان
طراحی انعطاف‌پذیر بر اساس ظرفیت مورد نیاز
طول عمر بالا و مقاومت مکانیکی زیاد

❌ معایب احتمالی

نیاز به فضای بیشتر نسبت به مبدل‌های صفحه‌ای
وزن نسبتاً زیاد
هزینه اولیه بالاتر در ظرفیت‌های پایین

🔍 تفاوت شل‌اند تیوب با مبدل حرارتی صفحه‌ای

شل‌اند تیوب مناسب صنایع سنگین، فشار و دمای بالا
مبدل صفحه‌ای مناسب سیستم‌های کوچک‌تر با راندمان بالا در فضای محدود

❓ شل اند تیوب چیست؟

✅ شل اند تیوب یا مبدل حرارتی پوسته و لوله دستگاهی برای انتقال حرارت بین دو سیال است که یکی داخل لوله‌ها و دیگری در پوسته جریان پیدا می‌کند.

❓ اجزای اصلی شل اند تیوب چیست؟

✅ این دستگاه از پوسته، لوله‌ها، تیوب‌شیت، بافل‌ها و هدهای ورودی/خروجی تشکیل می‌شود. هرکدام وظیفه خاصی در استحکام و افزایش تبادل حرارت دارند.

❓ اجزای اصلی شل اند تیوب چیست؟

❓ شل اند تیوب چگونه کار می‌کند؟

✅ یک سیال درون لوله‌ها و سیال دیگر در پوسته جریان دارد. تبادل حرارت از طریق دیواره لوله‌ها انجام می‌شود، بدون اینکه دو سیال با هم تماس مستقیم داشته باشند.

❓ کاربرد شل اند تیوب کجاست؟

✅ در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی، دارویی، دریایی و همچنین سیستم‌های سرمایش و تهویه مطبوع استفاده می‌شود.

❓ مزایای شل اند تیوب چیست؟

✅ راندمان بالا، مقاومت در فشار و دمای زیاد، طول عمر بالا، امکان تمیزکاری و تعمیر ساده، و طراحی قابل انعطاف.

❓ چه تفاوتی بین شل اند تیوب و مبدل صفحه‌ای وجود دارد؟

✅ مبدل شل اند تیوب برای شرایط سخت و صنعتی (فشار و دمای بالا) مناسب است، در حالی که مبدل صفحه‌ای برای سیستم‌های کوچک‌تر و فضاهای محدود کاربرد دارد.
